烟叶烟梗分离装置实用新型专利技术
| 项目 | 内容 |
|---|---|
| 专利名称 | 一种便于拆卸的烟叶烟梗分离装置 |
| 专利号 | ZL 2022 2 2974757.3 |
| 申请号 | 2022229747573 |
| 专利类型 | 实用新型 |
| 申请日 | 2022年11月08日 |
| 授权公告日 | 2023年08月15日 |
| 授权公告号 | CN 219515271 U |

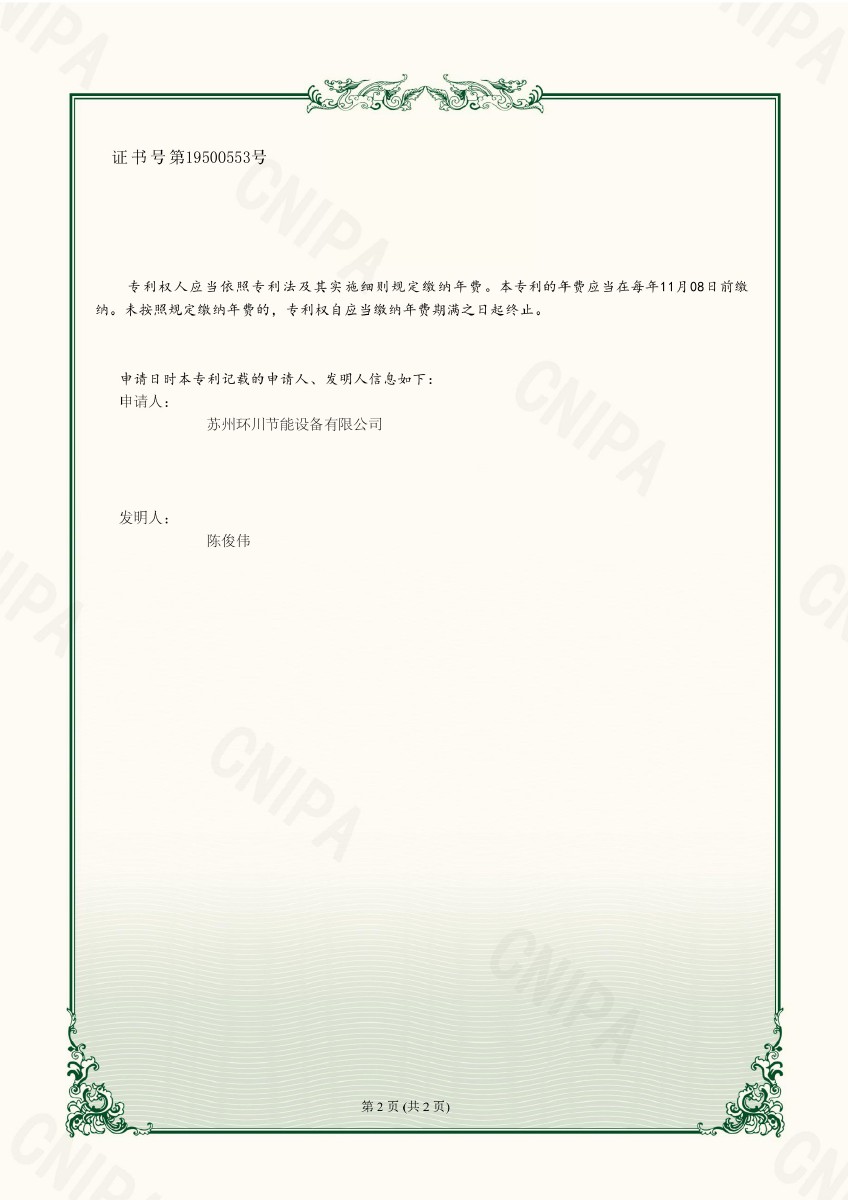

| 证书号 | 第19500553号 |
| 专利权人 | 苏州环川节能设备有限公司 |
| 发明人 | 陈俊伟 |
| 地址 | 215000 江苏省苏州市工业园区东长路18号39栋506室 |
| 专利代理机构 | 南京艾普利德知识产权代理事务所(特殊普通合伙) 32297 |
| 专利代理师 | 尹英 |
| 分类号 | A24B5/00(2006.01)I; A24B5/04(2006.01)I; B65G15/32(2006.01)I |
| 摘要 | 本实用新型公开了一种便于拆卸的烟叶烟梗分离装置，包括机架，所述机架包括进料端和出料端，还包括，传输机构、切割机构以及拆换机构。本方案在机架上设置滑动平台，上下从动辊以及其中一根烟梗定位辊通过安装座与滑动平台连接，需要替换传输皮带或者烟梗定位皮带时，只需移动滑动平台即可快速完成拆卸和替换，提高了皮带的拆换效率，通过实现皮带的快拆快换，方便替换磨损的皮带，避免了输送皮带在输送烟叶过程中因磨损而出现位移或者无法输送烟叶或者定位烟梗的情况，可以确保烟叶和烟梗定位和切割的精确性。 |
总结
该实用新型专利的核心是一种创新的烟叶与烟梗分离装置。其关键技术在于设计了一个独特的“拆换机构”，通过在机架上设置可移动的滑动平台，实现了对传输皮带和烟梗定位皮带的快速拆卸与更换。这一设计显著提升了设备维护的效率，解决了传统设备因皮带磨损导致的更换困难、耗时过长的问题。通过保证皮带的良好状态，该装置能够确保烟叶输送和烟梗定位的稳定性与精确度，从而提高整个分离切割工序的质量和自动化水平。
应用场景
该装置主要应用于烟草加工行业，特别是在卷烟生产的初加工环节。它可以被集成到烟叶处理生产线中，用于自动化地将烟叶的叶片部分与中间的硬梗（主叶脉）分离开来。具体场景包括：
1. 大型卷烟制造厂：在原料预处理车间，用于大规模、高效率的烟叶去梗作业。
2. 烟草原料供应商：用于对初级烟叶进行加工，为下游客户提供标准化的去梗烟叶原料。
3. 自动化生产线升级：可用于替代或升级现有生产线中效率较低、维护不便的旧式烟叶分离设备。
