喷淋范围可调自动化控制环保设备专利
| 实用新型专利证书与网络数据整理 | |
|---|---|
| 专利名称 | 喷淋范围可调的喷淋装置 |
| 专利类型 | 实用新型专利 |
| 专利号 | ZL 2022 2 3564022.X |
| 申请号 | 202223564022X |

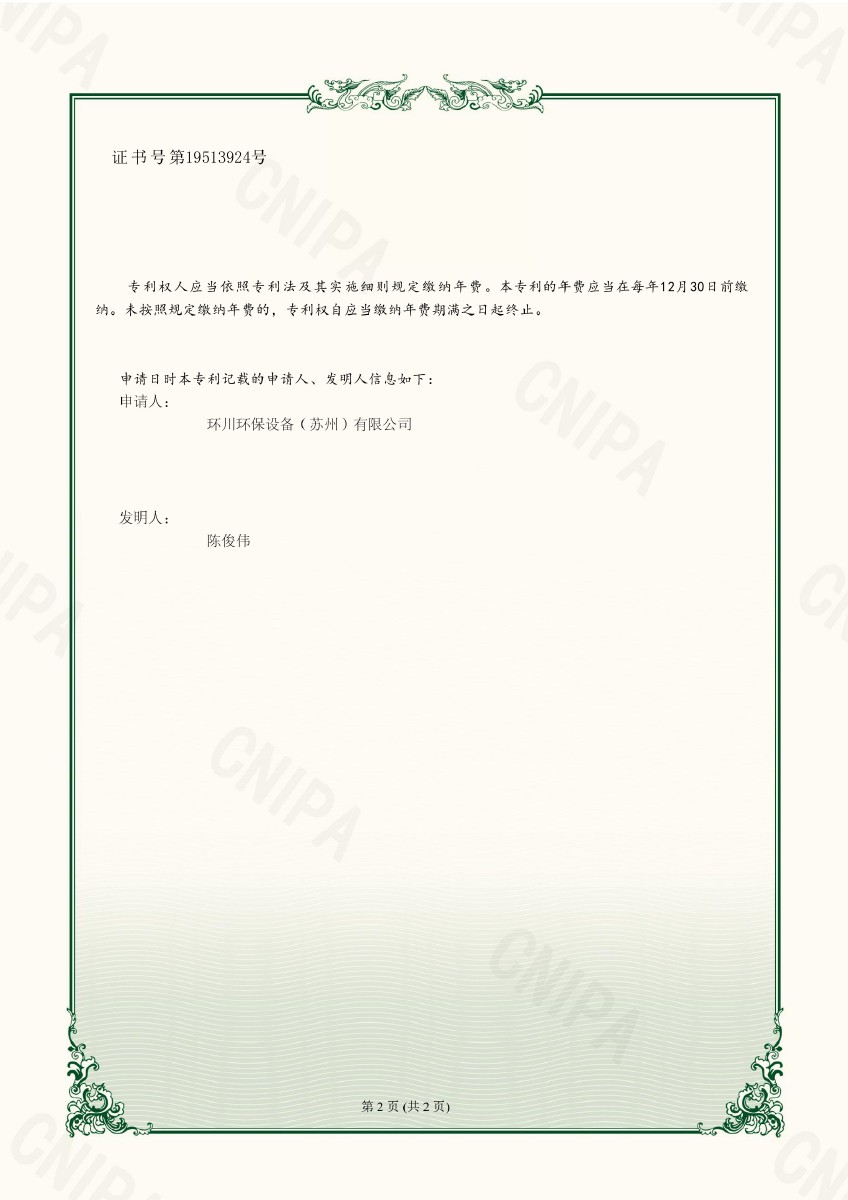

| 证书号 | 第19513924号 |
| 授权公告号 | CN219519245U |
| 申请日 | 2022年12月30日 |
| 授权公告日 | 2023年08月15日 |
| 专利权人 | 环川环保设备（苏州）有限公司 |
| 发明人 | 陈俊伟 |
| 地址 | 215200 江苏省苏州市吴江区（同里镇）屯村沿港路368号 |
| 专利代理机构 | 南京艾普利德知识产权代理事务所(特殊普通合伙) 32297 |
| 专利代理师 | 尹英 |
| 分类号 | B05B12/00(2018.01)I; B05B13/02(2006.01)I |
| 专利权期限 | 十年，自申请日起算。 |
| 摘要 | 本实用新型公开了一种喷淋范围可调的喷淋装置，包括壳体，所述壳体包括底板、顶板以及设置在所述底板和顶板两侧的侧板，所述底板顶部设置有第一滑槽，所述第一滑槽内可移动地设置有链条，所述链条上固定设置有喷淋组件，两块侧板的内壁上对称设置有第二滑槽，所述第二滑槽与侧板垂直，且设置在所述第一滑槽的顶部，所述第二滑槽内可移动地设置有滑块，所述滑块上可移动地设置有控制开关，所述控制开关朝向喷淋组件的一侧设置有开关触键，所述喷淋组件通过链条带动在所述第一滑槽顶部平移，并可选择地触碰所述开关触键。本方案可随喷淋范围需求的改变即时进行自动化调整，提高喷淋效率同时节约水资源。 |
总结
该实用新型专利公开了一种喷淋装置，其核心创新在于实现了喷淋范围的自动化、可调节控制。通过链条传动系统带动喷淋组件在滑槽内平移，并利用可移动的控制开关来设定喷淋的起始和终止点。当喷淋组件移动到预设位置并触碰开关时，即可改变运动方向或停止喷淋，从而精确控制喷淋区域的大小。这种设计不仅提升了操作的自动化程度和灵活性，还能根据实际需求即时调整，有效避免了不必要的喷淋浪费，达到了节约水资源和提高工作效率的目的。
应用场景
1. 工业清洗：用于清洗不同尺寸的零部件或产品，可根据工件大小自动调整喷淋宽度，实现高效、节水的清洁作业。
2. 自动化涂装线：在喷漆或喷涂工序中，根据产品轮廓精确控制喷涂范围，减少涂料浪费，提高涂层质量。
3. 农业灌溉：适用于精准农业，可对不同宽度的种植行进行精确喷洒水、肥或农药，实现节水节药。
4. 环境降尘：在矿山、建筑工地或物料堆场，可根据作业区域的变化调整喷淋范围，有效抑制扬尘。
5. 设备冷却：对需要线性往复冷却的设备或材料，可设定精确的冷却区域，提高冷却效率。
